La gestion de l'eau est vitale pour la pérennité d'une surface sportive. Un bon drainage est le pilier de toute pelouse sportive en contribuant à sa pérennité, en facilitant son entretien et en garantissant la sécurité lors de son usage en compétition ou en loisirs.
Que ce soit pour un terrain de football, de rugby, de golf, un champ de courses ou un terrain de tennis sur gazon, la pelouse sportive est omniprésente. Si l’eau est une alliée de taille pour ces surfaces, qu’elles soient en herbe ou en synthétique, un excédent peut endommager le sol et rendre les terrains impraticables.
Cet article explore les différentes méthodes et techniques pour assurer un drainage efficace des terrains de football, qu'ils soient en gazon naturel ou synthétique.
Drainage des Terrains de Sport Engazonnés

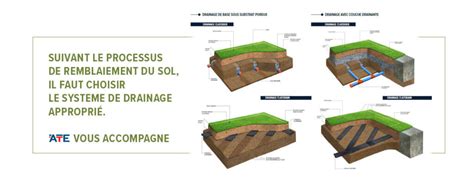

Les terrains de sport gazonnés classiques deviennent très vite imperméables sous l’effet du compactage de la terre végétale. Au niveau des espaces verts traditionnels, le drainage peut être superficiel, c’est-à-dire réalisé au moyen de fossés se déversant dans un collecteur. Il peut aussi se traduire par un système souterrain, ce qui est généralement le cas pour les terrains de sports engazonnés. Dans ce cas, il est assuré par un réseau de canalisations ou de drains placés dans le sol.
Plusieurs techniques sont actuellement disponibles sur le marché, des plus simples aux plus sophistiquées. La pose des drains s’effectue dans des tranchées préalablement creusées à la pelle mécanique ou à la trancheuse.
Drainage de Base
Le drainage de base doit être réalisé tous les 7,00 m d’intervalle. La partie supérieure du massif drainant doit être composée de gravillons 3/8 sur environ 5 cm d’épaisseur pour assurer une bonne liaison hydraulique lors de la réalisation du drainage de surface.
Drainage de Surface Soldrain® 800
Fentes de suintement réalisées tous les 0,800 m d’intervalle en diagonale afin d’obtenir une pente intégrée facilitant l’écoulement de l’eau vers le drainage de base. Possibilité de les réaliser longitudinalement si le drainage de base a été réalisé transversalement. La profondeur des fentes de suintement est comprise entre 0,20 et 0,23 m afin de recouper d’au moins 3 cm le fond de forme et le gravillon du drainage de base. La largeur est de 50 mm.
Le FLATDRAIN et le FLATTEX (tuyau de drainage avec géotextile 450 microns) développés par ATE permettent de gagner un temps considérable sur la mise en œuvre d’un système de drainage, que ce soit sur des pelouse en création ou en rénovation. Grace à son importante surface de contact avec le sol et sa haute résistance à la compression ce drain collecte et évacue les eaux très rapidement. Sa forme permet une pose sur le fond de forme sans tranchée et ne nécessite pas d’engins spécifiques. Pour la création de pelouse sportive, le FLATTEX est le drain idéal grâce à sa faible épaisseur et sa souplesse d’utilisation.
Substrat
Le substrat mis en œuvre doit correspondre aux recommandations de la norme NF P 90-113. L’épaisseur du substrat doit être constante et comprise entre 17 et 20 cm.
Drainage des Terrains de Sport Synthétiques
La construction de terrains sportifs, minéraux ou synthétiques, pour la pratique du football, du hockey, ou d’autres activités, nécessite une étude géotechnique préalable ou un diagnostic de la structure existante à réaménager. Les terrains synthétiques représente un investissement pour un club ou une collectivité rapidement contrebalancé par les avantages tant pratiques que financiers : utilisable tout le temps sans se soucier de la météo, son entretien à ne pas occulter (soufflage, brossage, regarnissage) ne présente toutefois pas les contraintes d’une surface engazonnée (scarification, aération, épandage d’engrais, désherbage, tonte, arrosage, placage rapporté …).
Caractéristiques du Support
Le revêtement synthétique repose sur une couche de fondation en GNT, nivelée, portante et drainante (EV2>30 MPa et k>10-4 m.s-1) dont l’épaisseur est généralement comprise entre 15 et 20 cm. La portance visée requiert souvent la contribution du sol support.
La plateforme, qu’elle soit en sol naturel ou traité aux liants hydrauliques, ou le cas échéant en matériaux granulaires rapportés , doit avoir un module élastique EV2 proche de 30 MPa afin de garantir cet objectif sur la couche de fondation en GNT. La faible perméabilité du sol naturel, ou le recours au traitement aux liants hydrauliques, justifiera l’installation d’un dispositif de drainage.
Le drainage est assuré par des drains annelés de diamètre 100 ou 120 mm placés dans des tranchées transversales et latérales remplies d’une grave drainante. La sous couche drainant support du revêtement synthétique conduit l’eau jusqu’au sol support plus où moins perméable. De sa perméabilité dépend la construction d’un réseau de drainage canalisant l’eau vers l’extérieur du terrain.
L’étude géotechnique consiste à identifier le sol support (plasticité, perméabilité) dans le but de préconiser une solution pour l’amélioration de sa traficabilité lors des travaux et de sa portance à long terme.
La mesure est généralement réalisée à la dynaplaque pour l’accessibilité au terrain et le faible risque d’endommager la surface. La technique de carottage est adaptée à la nature des couches traversées. Les épaisseurs sont relevées méthodiquement pour fournir renseigner une description fidèle du terrain et du sol support.
Méthodes de Drainage du Gazon Artificiel
Le drainage du gazon artificiel se fait généralement sous forme d'infiltration et de drainage. Le système d'infiltration souterrain est étroitement intégré à la structure du site. La plupart d'entre eux se présentent sous la forme d'un fossé aveugle (un canal de drainage souterrain).
Le terrain de football est grand et plat. Il doit répondre aux besoins d'un long match, donc le drainage du terrain de football est très important. Alors, comment fonctionne le drainage du gazon artificiel du terrain de football?
Méthode de Drainage de Surface
Il s'agit d'une méthode plus couramment utilisée. Avec les pentes verticales et horizontales du terrain de football, l'eau de pluie est évacuée du terrain. Il peut exclure environ 80% des eaux de pluie sur l'ensemble du champ. Cela nécessite des valeurs de pente de conception précises et très strictes et des exigences de construction.
Le terrain de football n'est pas purement plat, mais les exigences sont en forme de tortue, c'est-à-dire que le milieu est élevé et que les quatre côtés sont bas. Ceci est fait pour faciliter la pluie et le drainage. C'est juste que parce que le terrain est trop grand et qu'il y a une pelouse dessus, nous ne pouvons pas le voir.
La pente de drainage du sol extérieur de la fondation de gazon artificiel est contrôlée à 0.3% ~ 0.8%, la pente du site de gazon artificiel sans fonction d'infiltration d'eau n'est pas supérieure à 0.8%, la pente du champ de gazon artificiel avec fonction d'infiltration d'eau est de 0.3%, et le fossé de drainage du site extérieur n'est généralement pas inférieur à 400㎜.
Méthode de Drainage à la Base
La méthode de drainage de base a deux aspects du drainage. Premièrement, l'eau résiduelle après le drainage de surface s'est infiltrée dans le sol à travers le sol de base meuble, et en même temps a traversé le fossé aveugle dans la base et s'est déversée dans le fossé de drainage à l'extérieur du site. D'autre part, il peut également isoler les eaux souterraines et maintenir la teneur en eau naturelle de la surface, ce qui est très important pour les terrains de football sur gazon naturel.
La méthode de drainage à la base est très bonne, mais les exigences pour les matériaux d'ingénierie sont très strictes et les exigences techniques pour les opérations de construction sont élevées. S'il n'est pas bien fait, il ne jouera pas de rôle d'infiltration et deviendra même une couche stagnante.
Méthode de Drainage Obligatoire
La méthode de drainage obligatoire consiste à installer une certaine quantité de tuyaux de filtrage de l'eau dans la base. C'est grâce à l'effet de vide de la pompe de pomper l'eau dans la base dans le tuyau de filtre à eau et de l'expulser vers l'extérieur du site, qui appartient au système de drainage solide. Un tel système de drainage permet au terrain de football de jouer les jours de pluie.
Par conséquent, le méthode de drainage est essentielle.Si de l'eau s'accumule sur le terrain de football, cela affectera le résultat du terrain de football. L'accumulation d'eau à long terme affectera également la durée de vie de la pelouse. Par conséquent, il est très important de concevoir la construction de drainage du gazon artificiel dans les terrains de football.
Les normes de référence pour la construction et l'entretien des sols sportifs sont les suivantes :
- la norme NF P90-113 « Sols sportifs.
- la norme NF P90-111 « Sols sportifs. Piste d'athlétisme, Espace F.
Sports Field Drainage
| Méthode | Description | Avantages | Inconvénients |
|---|---|---|---|
| Drainage de Surface | Évacuation de l'eau par pentes | Simple, économique | Nécessite une pente précise |
| Drainage à la Base | Infiltration et évacuation souterraine | Isole les eaux souterraines | Exigences techniques strictes |
| Drainage Obligatoire | Utilisation de pompes et tuyaux de filtrage | Permet de jouer par temps de pluie | Système complexe et coûteux |
