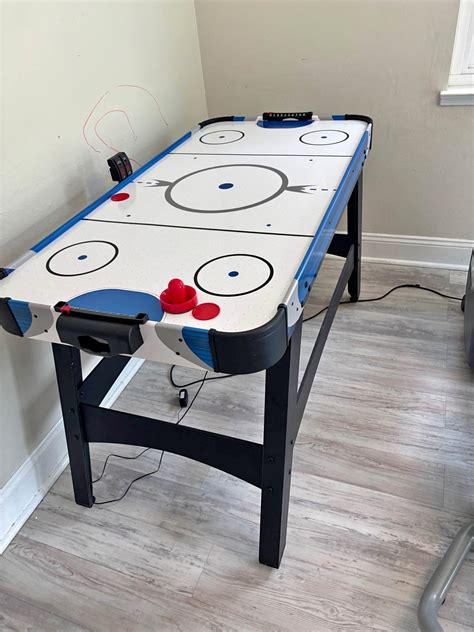

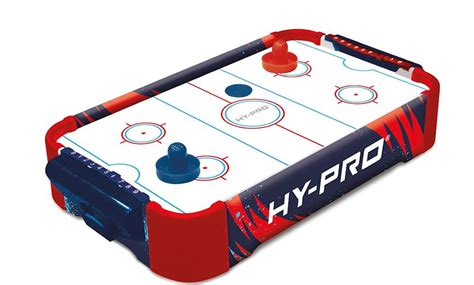

La table de Air Hockey, communément appelée "jeu de palet", est un incontournable des salles de jeux, des complexes de loisirs, des bowlings et des multiplexes de cinéma. Ce jeu, qui se joue à deux, consiste à envoyer un palet glissant sur un plateau pourvu d'une soufflerie dans le but de l'adversaire, chaque joueur étant muni d'une poignée spéciale. Contrairement au billard ou au baby-foot, le air hockey ne réclame pas un niveau particulier pour défier son adversaire. Accessible à tous, l'air hockey est très apprécié et sollicité dans les espaces de loisirs et salles d’arcade. Cette discipline est également jouée à haut niveau, par des professionnels qui participent chaque année à des compétitions internationales.
Après y avoir pris goût, il peut sembler logique de vouloir s’équiper d’une table d’air hockey. C’est pourquoi nous vous proposons des produits adaptés à différents usages et budgets. Nous proposons dans notre gamme des tables pour un particulier souhaitant installer un air hockey pour jouer en famille, mais aussi des airs hockey pour le coin détente d’une entreprise. En fonction du modèle, la table d’air hockey peut accueillir entre 2 joueurs à 4 joueurs.
Si vous êtes un bricoleur passionné, pourquoi ne pas construire votre propre table de air hockey en bois ? Non seulement vous économiserez de l'argent, mais vous aurez également la satisfaction de créer un jeu unique et personnalisé. Cet article vous guidera à travers les étapes de fabrication, en vous fournissant des plans et des instructions détaillées.
fabrication - table a glisser / air hockey
Matériaux Nécessaires
Voici une liste des matériaux dont vous aurez besoin pour fabriquer votre table de air hockey :
- Une table stratifiée assez grande (une vieille table de cuisine peut faire l'affaire)
- Quelques planches
- Un panneau pour le fond (de dimensions de la table)
- Un ventilateur "escargot" (turbine à volute)
- Palets et poignées (trouvables chez fournisseurs d’accessoires de jeux)
- "Poissons" Lamello (système d’assemblage pour panneaux) + prêt machine
- Composants électroniques pour les compteurs (facultatif)
Ces matériaux peuvent être trouvés dans les magasins de bricolage ou récupérés à partir d'anciens meubles. L'utilisation de matériaux de récupération peut réduire considérablement le coût de votre projet.
Étape 1 : Préparation du Plateau de Jeu
Tout d’abord séparer le plateau de table des pieds (par chance, la mienne est dotée d’un piétement métallique facile à démonter). Eventuellement retirer le jonc sur le pourtour (« T-molding »). Commence le travail de patience : tracer un quadrillage d’intervalle de 2,5 cm sur toute la surface, en tenant compte des ouvertures des goals. Rapporter avec précision ce quadrillage sur le verso de la table. A l’aide d’une mèche de 6,5mm de dia., avec l’aide d’une jauge de profondeur (important !), forer côté verso à la limite du stratifié (ne pas traverser !). Ensuite, terminer côté stratifié avec une mèche de 1,5mm de dia. (la mini-foreuse est aussi mise à l’épreuve !) Si le tracé a été bien fait, vous tomberez au centre des trous de 6,5mm forés précédemment. Ne pas oublier de découper les goals à la scie sauteuse. Le « grand » diamètre permet de limiter la perte de charge du « soufflage ».
L'espacement des trous est capital. Plus il y en a, mieux le palet sera sustenté, mais plus il faudra de débit d'air.
Étape 2 : Construction du Caisson
Avec les planches (10cm de large conviennent bien), monter le cadre autour du plateau en laissant dépasser de 2 cm côté stratifié, le « Lamello » est bien pratique. Monter quelques renforts suivant l’emplacement des pieds et autour des ouvertures des poches. Reste à monter le fond sans oublier la découpe des goals et du passage d’air de la turbine « escargot », on obtient donc un caisson pressurisé. (faire un cordon de colle pour rendre l’ensemble bien étanche). Monter les « poches » qui récupéreront les palets. J’ai dû rehausser la table pour ne pas se plier le dos en jouant.
Il est important de s'assurer que le caisson est bien étanche pour maintenir une pression d'air suffisante sous le plateau de jeu.
Étape 3 : Installation du Système de Soufflerie
Pour le système de soufflerie, nous nous sommes tourné vers une turbine utilisée en tant normal pour de l’aéromodélisme. Ce type de turbine utilise un moteur brushless qui doit être alimenter par un ESC « Electronic Speed Controller « . Il s’agit d’un dispositif électronique qui permet de contrôler la vitesse de rotation d’un moteur électrique, généralement utilisé dans les applications de modélisme (voitures, drones, avions, bateaux, etc.). Pour contrôler un ESC avec un Arduino, il faut tout d’abord passer par une phase d’initialisation de l’ESC, puis lui envoyer un signal PWM (modulation de largeur d’impulsion) à l’ESC. Le signal PWM est un signal numérique qui permet de moduler la largeur d’une impulsion électrique en fonction d’un signal de commande. En pratique, le signal PWM est envoyé par une broche de sortie numérique de l’Arduino, qui génère des signaux PWM. Nous utilisons une carte Arduino Nano pour cette partie.
L'ESC permet aussi d’alimenter nos deux cartes arduinos en convertissant l’alimentation fourni en entrée (que ce soit une batterie LiPo ou une alimention externe) vers une alimentation pouvant alimenter nos cartes. Après installation, la performance de notre système de soufflerie a été testée avec différents types de palets pour déterminer lequel fonctionnait le mieux avec notre turbine. Les résultats ont été concluants : le palet en PLA, qui présente une conception en partie creuse, s’est avéré être le plus léger de tous et s’élève facilement grâce à notre système de soufflerie.

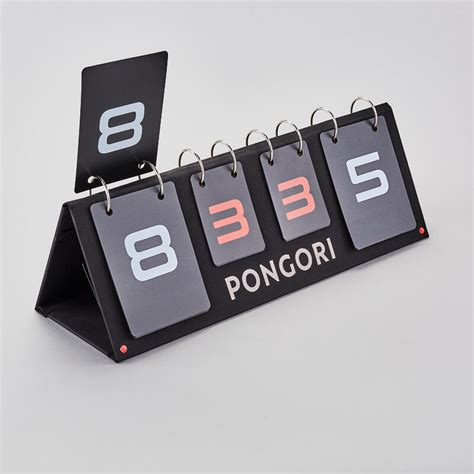

Étape 4 : Système de Comptage des Points (Facultatif)
La partie comptage utilise des c-mos classiques (récupération d’anciens montages). Une « barrière lumineuse » au-dessus des poches (sens de la longueur), juste sous le plateau, permet de détecter la chute des palets.
Pour pouvoir compter les points lors d’une partie de Air Hockey, nous avons développé un système de détection de lumière. Nous avons opté pour une carte Arduino Micro, qui a été programmée pour recevoir les informations des deux lasers et des deux capteurs de lumière installés sur chaque but. Au départ, nous avions testé l’utilisation de LEDs infra-rouges pour détecter le passage du palet dans le but, mais nous avons constaté que leur lumière était trop diffuse et ne permettait pas d’obtenir une mesure précise de l’intensité lumineuse lorsque le palet passe dans le but.
Tableau Récapitulatif des Matériaux et Coûts Estimés
| Matériau | Description | Coût Estimé |
|---|---|---|
| Table stratifiée | Ancienne table de cuisine | Gratuit (récupération) |
| Planches | Pour le cadre et le fond | 10-20€ |
| Ventilateur "escargot" | Turbine à volute | 15-30€ |
| Palets et poignées | Accessoires de jeu | 5-15€ |
| Composants électroniques | Pour le système de comptage des points | 10€ |
| Divers | Vis, colle, etc. | 5-10€ |
| Total | 45-85€ |
En suivant ces étapes et en utilisant les plans disponibles, vous pourrez construire votre propre table de air hockey en bois et profiter de nombreuses heures de plaisir en famille ou entre amis.
