L’éclairage est essentiel pour les matchs de football en nocturne, offrant une visibilité optimale pour les joueurs, arbitres, et spectateurs. Respecter les normes officielles, comme la norme NF EN 12193 dédiée à l’éclairage des installations sportives, est indispensable pour garantir un jeu équitable et sécuritaire. Un éclairage de stade de football de qualité engendre des effets bénéfiques aux utilisateurs et aux gérants du stade. En première position vient le respect des normes imposées. Un éclairage de terrain de foot LED est devenu incontournable lors de la création d’un terrain de foot ou lors d’un projet de relamping.
Un point majeur de l’éclairage de stade de football, comme c’est également le cas pour l’éclairage de rugby, est l’amélioration de l’expérience de jeu. Pratiquer sur un terrain mal éclairé n’est confortable pour personne. Ni pour les joueurs, qui vont rencontrer des difficultés à suivre le jeu et le ballon, ni pour les spectateurs qui apprécieront moins le match auquel ils assistent. Un éclairage de stade de foot uniforme et suffisamment puissant améliore l’expérience de jeu et permet aux spectateurs de profiter pleinement du match.
Dans le cadre de grand projet de stade, il est d’actualité de proposer de l’animation lumineuse pour dynamiser l’environnement et le public.
Pourquoi la Technique dans l'Éclairage des Terrains et Stades de Football est Cruciale ?
Un stade de football est un espace qui répond aux réglementations imposées par la Fédération Française de Football. Assurer leur respect est une étape obligatoire pour qu’un stade puisse recevoir des compétitions officielles.
Pour s’assurer que l’éclairage respecte la réglementation, NEXXLED réalise les études lumino-techniques de vos installations. Celle-ci permet de calculer les niveaux d’éclairement que vont procurer vos nouveaux luminaires, et d’assurer une uniformité suffisante de la zone à éclairer. Cela permet d’éviter les zones d’ombre sur le terrain. En respectant la réglementation, le stade peut également accueillir des joueurs pour des compétitions. Plus la réglementation respectée est poussée, plus le niveau de la compétition peut être élevé.
Normes et Réglementations
Il existe un certain nombre de normes pour l’éclairage de stade de foot. Il y a tout d’abord la norme NF EN 12193, qui concerne l’éclairage sportif en général. Elle communique de diverses informations sur les seuils d’éclairage minimum et les caractéristiques des luminaires pour l’éclairage sportif.
La Fédération Française de Football met également à disposition une réglementation qui concerne les terrains et installations sportives pouvant accueillir des matchs de football. Il y est défini, entre autres, les niveaux d’éclairage propres aux différents niveaux de classement ainsi que les seuils d’uniformité minimum. Pour plus d’informations à ce sujet, nous vous invitons à consulter le document officiel.
Niveaux d’éclairement E1 à E7
Il existe au total 7 niveaux de classement pour l’éclairage de terrain de foot. Chacun fait référence à un seuil d’éclairage minimum et correspond à un niveau de compétition qui lui est propre.
- E1: C’est la plus élevée de toute. Elle correspond aux matchs de très haut niveau, qui se déroulent dans le cadre de la Ligue 1. Ces matchs, qui ont lieu dans des stades comportant une importante capacité d’accueil, nécessitent des niveaux d’éclairage élevés. Ils doivent permettre la retranscription télévisée dans de bonnes conditions, ce qui nécessite un système d’éclairage adapté.
- E2: Elle correspond aux matchs se jouant dans le cadre de la Ligue 2. Ces événements sont médiatisés et retransmis à la télévision. Cela implique de mettre en place un système d’éclairage spécifique, qui permet d’obtenir de bonnes images.
- E3: À partir de la norme E3, les stades ne sont plus soumis aux exigences de la retransmission télévisée.
- E4: La valeur E4 est destinée aux matchs de niveau intermédiaire.
Les niveaux d’éclairement sont définis en fonction des besoins des compétitions, des matchs internationaux (E1) aux terrains amateurs (E7).
La Fédération Française de Football laisse un accès libre à ses documents officiels référençant les différents niveaux d’éclairage selon la catégorie du stade (E1, E2, E3, …), allant des compétitions officielles de hauts niveaux jusqu’aux terrains d’entraînement classiques.
Niveaux d'éclairage pour terrains de football
Éclairage LED: Un Choix Incontournable
Les projecteurs à iodure, qui sont les plus utilisés, consomment beaucoup plus qu’un luminaire LED de nouvelle génération. Leur durée de vie est moins importante, ce qui augmente la fréquence de maintenance, tandis que la qualité de l’éclairage procuré est moindre.
Le projecteur LED est devenu le luminaire par excellence pour l’éclairage de stade de football. Et ce pour plusieurs raisons. Premièrement, grâce à l’arrivée de la technologie LED. Cette nouvelle technique a révolutionné le monde de l’éclairage. Elle permet de créer des luminaires aux propriétés bien plus intéressantes que des luminaires classiques, à incandescence ou iodure. L’allumage est instantané, la durée de vie du luminaire supérieure à 50 000 heures, l’efficacité lumineuse beaucoup plus élevée ou encore la déperdition de chaleur quasi-nulle.
Choisir et Entretenir Vos Projecteurs LED
Pour assurer un rendu lumineux optimal, il est fortement conseillé d’entretenir ses projecteurs. Des luminaires, installés en extérieur, seront très certainement exposés aux intempéries. Les gouttes d’eau ayant séchées, créant ainsi de la poussière sur le/les projecteurs(s), participent à accentuer l’opacité de la/des optique(s).
Le premier critère à regarder est la technologie utilisée. Si le luminaire ne fonctionne pas à l’aide de la technologie LED, mais avec une ancienne génération de luminaires, alors il y aura de nombreux point négatifs. Les anciennes technologies d’éclairage sont plus énergivores, ont une durée de vie plus faible et la qualité de l’éclairage procuré est moindre.
Il est important de regarder si le luminaire choisi possède une option de gradation de la puissance du luminaire. C’est encore plus important si vous comptez installer un système de gestion de l’éclairage. Sans cela, vous ne pourrez pas déterminer plusieurs niveaux d’éclairage en fonction de l’utilisation du stade. Cela vous prive d’économies d’énergie car vous n’aurez d’autres choix que d’utiliser votre éclairage à pleine puissance, même lorsque cela n’est pas nécessaire.
Il est impératif que le luminaire choisi soit doté d’un indice de protection à l’humidité et à la poussière IP65 ou supérieur. Lors de jours de pluie, il faut que votre luminaire puisse résister à l’humidité ou à la poussière lors de jours chauds et secs. Même si vos luminaires sont fixés en hauteur sur des mâts d’éclairage, vous n’êtes pas à l’abri qu’un ballon vienne percuter le luminaire de plein fouet. Dans ce cas, il faut que le luminaire installé soit résistant aux c...
Les Mâts d'Éclairage
L’option la plus répandue pour éclairer un terrain de football est d’utiliser des mâts d’éclairage. Lors de l’achat de mât pour l’éclairage de stade de football, il y a plusieurs paramètres à prendre en compte. Il y a notamment le poids du mât, la hauteur, le poids des luminaires qui y seront accrochés, ou encore le vent potentiel auquel il faudra qu’ils résistent.
Le choix d’un bon matériau pour vos mâts vous permet d’être assuré que vos mâts soient robustes et qu’ils tiennent dans le temps. Préférez l’acier ou les fibres de verre qui sont les plus intéressants. Ces matériaux légers et solides seront résistants à la rouille et à l’érosion.
Plus votre terrain est grand, plus les mâts utilisés devront être hauts afin de couvrir l’entièreté du terrain. Il est important de noter que plus un mât est haut, plus il est sensible au vent ! Le poids des luminaires qu’il porte joue fortement sur l’effort qu’il doit fournir pour résister. Ainsi, plus un mât est haut et porte de luminaires, plus il faudra qu’il soit solide. En général, c’est l’acier qui est privilégié dans ce type de situation.
Les règles liées aux mâts supérieurs à une hauteur de 15 m sont spécifiques (recommandations du CTICM : Centre Technique Industriel de la Construction métallique) et l’étude est à appréhender avec soin. Le mât, avec ses caractéristiques et le site où il sera posé, sera-t-il conçu pour supporter l’ensemble des équipements en éclairage sportif qui lui seront greffés ?
Des récentes évolutions du Code du Travail (articles L.4121-2 et R4323-58), et notamment des règles liées au travail en hauteur, ont quelque peu modifié la donne en matière d’accès aux projecteurs en éclairage sportif en vue de la maintenance.
Types de Supports pour Projecteurs
Il ne faut pas oublier qu’un support est nécessaire pour fixer et positionner nos projecteurs. Pour les terrains de foot, on compte quatre types de supports principaux:
- Les herses à montant central: Elles peuvent supporter jusqu’à 100 projecteurs au total. Elles sont utilisées pour éclairer les stades avec de hauts gradins, dont la distance avec la zone à éclairer est importante. L’avantage de la herse à montant central est qu’elle peut supporter un nombre élevé de projecteurs LED.
- Les couronnes: En fonction de sa taille et du poids des luminaires, ce type de support peut soutenir plus d’une trentaine de projecteurs LED. C’est l’option la plus répandue, en raison sa simplicité d’installation.
- Les mâts basculants: Sa caractéristique principale est qu’il possède une couronne mobile qui monte et descend le long du mât. Cela a plusieurs avantages. Lors de la pose des luminaires, qui peut donc se faire au sol, mais également pendant les opérations de maintenance. En effet, l’accès pour les engins de levage est souvent compliqué dans les stades de foot. Un mât basculant permet la pose et la maintenance sans avoir recours à ces engins de levage. Pour ce type de mât, il faut privilégier un type de support qui ne soit pas trop lourd.

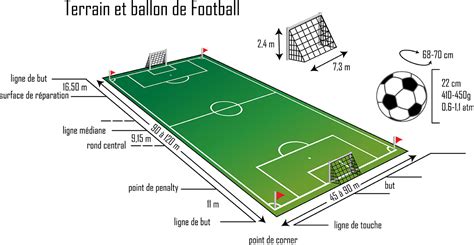

Schéma d'un terrain de football
Disposition des Luminaires
Chaque projet est unique et les dispositions de luminaires doivent être adaptées au stade à éclairer. Cependant, il y a tout de même certaines dispositions que l’on retrouve assez souvent pour éclairer un stade de foot.
- Une disposition du système d’éclairage très répandue consiste à placer les luminaires sur des mâts positionnés aux 4 coins du stade. Ainsi, les luminaires éclairent de façon homogène le terrain, de sorte que l’uniformité et le confort visuel soient respectés.
- Cette disposition, qui fonctionne à l’aide de mât d’éclairage, consiste à positionner des mâts sur les longueurs du terrain. Elle permet d’utiliser des luminaires moins puissants que pour la technique précédente, en les répartissant de manière plus homogène.
Plusieurs dispositions sont possibles pour les mâts, le plus souvent on retrouve des dispositions avec 4 mâts, 6 mâts ou angulaire.
- Avec 2 mâts de chaque côté du terrain, les uns en face des autres, c’est la disposition minimum pour obtenir une vision de jeu confortable et aux normes de la FFF. Idéale pour un éclairage optimal.
- Avec 3 mâts de chaque côté du terrain, un large panel de solutions s’offre à vous. En effet, avec un nombre de mâts élevé il est possible d’installer des luminaires à moyenne puissance en grande quantité par mât, des grandes puissances en plus petite quantité ou encore un mixte de faible/moyenne et grande puissance.
Vous avez déjà des mâts en place ? Nous pouvons rénover les éclairages en se repositionnant sur les mâts ou embases actuelles. Vous n’avez pas de mâts ?
Logiciel de Gestion de l'Éclairage
Si votre stade de football sert pour plusieurs types d’utilisation, une solution intéressante et de combiner les luminaires avec un système de gestion de l’éclairage. Optez pour l’option de gradation pour vos luminaires, et notre système de gestion de l’éclairage personnalisable. La Nexxbox vous permettra de contrôler la plupart des aspects de votre luminaire. Vous pouvez définir différents niveaux d’éclairement et choisir les périodes d’allumage automatique des luminaires. Il est possible de prévenir de leur extinction avec un système de préavis à l’aide de flash lumineux. Les possibilités sont nombreuses et la Nexxbox est entièrement personnalisable.
Le protocole DMX est un atout majeur pour optimiser l’éclairage d’un stade de football. Ce système permet un contrôle précis et dynamique des luminaires, pour ajuster l’éclairage en temps réel en fonction du déroulement du match.
Solutions de Contrôle
- Solution Radio sans fil: Installation d’un dispositif RF sur chaque mât, pas de câblage entre le coffret et les projecteurs.
- Solution Câblée: Mise en place d’un Bus DALI (câblage électrique) entre les luminaires situés sur chaque mât et le coffret de gestion de la VariBOX.
Coffret de commande: Le coffret VariBOX sera idéalement situé, soit au pied d’un mât d’éclairage, soit dans le club house.
Eclairage LED du stade de foot Philippe Pottier à Monthey
Études Lumino-techniques et Dimensionnement Électrique
Pour respecter les seuils d’éclairage minimum donnés par les différentes réglementations soient respecté, NEXXLED réalise les études lumino-techniques de stades de football. Notre bureau d’étude intégré vous assure une uniformité supérieure aux taux minimum, ainsi qu’un éclairage optimisé pour vous faire réaliser des économies conséquentes.
L’étude de dimensionnement électrique est à appréhender avec soin. « Lors de leur mise sous tension, les appareillages électroniques (ballasts électroniques, drivers pour LED) peuvent provoquer un appel de courant important. En synthèse, il faut rechercher en fonction d’une protection contre les surintensités donnée (fusible gG ou disjoncteur à relais magnétique de type B), d’un calibre donné (16 A, 20 A, 32 A, etc.) et d’un appareillage donné (driver pour LED, ballast électronique) le nombre maximal d’appareillages qu’il est possible de raccorder par phase.
Il est donc impératif de rechercher cette règle du nombre au plus tôt lors du dimensionnement électrique de l’installation. Ainsi, pour notre rénovation d’un terrain de football en éclairage sportif LED, la règle du nombre peut nous contraindre à pourquoi pas changer les câbles existants, modifier le schéma d’alimentation, etc.
Pour réaliser l’ensemble de nos projets sportifs nous nous basons sur la norme NF EN 12193 et le guide de l’éclairage de la FFF.
Dimensions du Terrain
Pour bien éclairer un terrain de foot, il faut se baser sur les dimensions de celui-ci. Or, tous les terrains de foot n’ont pas les mêmes dimensions. En fonction de différents critères, ils peuvent être plus ou moins grands. Les dimensions d’un terrain de football sont assez variées selon chaque situation et commune. Tous les terrains n’ont pas forcément les mêmes dimensions.
Terrains pour les Jeunes
Tout d’abord, commençons par les terrains de foot destinés au plus jeunes. Ils ont des dimensions variables en fonction du nombre de joueurs sur le terrain. Il faut compter entre 30 et 45 mètres de long et 20 à 30 mètres de large pour des équipes de 5 entre U6 et U9.
Entre U10 et U13, il faudra un demi-terrain pour les équipes, tandis qu’ils passeront sur un terrain entier à partir du moment où ils entrent en U14.
Terrains pour Adultes
Au-delà, les dimensions d’un terrain de football sont plus variées. Il faut compter entre 90 et 120 mètres de longueur, et entre 45 et 90 mètres de largeur au maximum. Les zones obligatoires d’un terrain de foot sont également normalisées.
Paramètres Supplémentaires
- L’inclinaison maximale des projecteurs (axe optique) par rapport à la verticale doit être inférieure ou égale à 70° pour l’ensemble des terrains afin d’éviter tout risque d’éblouissement et également d’éclairage en dehors du terrain.

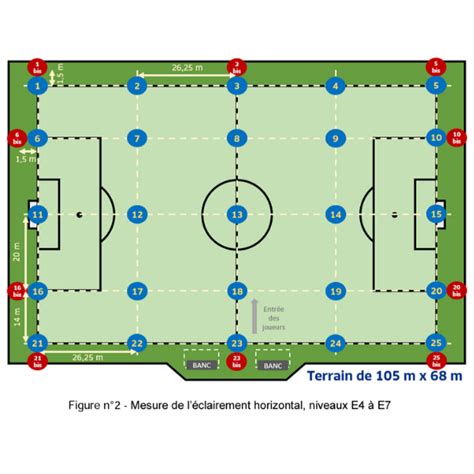

Pour les niveaux E1 à E5, le calcul du GR est déterminé selon une trame de 32 points de référence précisés selon la trame de la FFF.
Gamme de produits
La gamme FIELD MULTI est destinée aux installations importantes, telles que les stades de foot ayant une capacité d’accueil de supporters importante. Disposant d’une puissance allant de 480W jusqu’à 1440W, c’est un luminaire puissant et robuste. C’est un luminaire IP66, donc résistant à tout type de météo sans problème. Il permet d’éclairer avec précision des grands espaces, tout en conservant une bonne uniformité. Chaque module possède une rotation allant jusqu’à 360° et est indépendant des autres. Cela permet de déterminer avec précision les zones à éclairer. Il y a également plusieurs optiques disponibles, allant de 10° jusqu’à 120°. En combinant optique et rotation, vous obtenez le rendu que vous souhaitez avec précision. Enfin, la gradation est disponible en option pour permettre de contrôler la puissance de l’éclairage en fonction de l’utilisation du stade de football. Les modes de gradation sont le DALI et la gradation 1-10V. Relativement léger, il pèse de 12kg jusqu’à 26kg en fonction de la puissance choisie. Ce produit a plusieurs variations.
La gamme SPRAT est une gamme de projecteurs LED premium. Elle se distingue par sa capacité à s’intégrer dans la plupart des environnements nécessitant un projecteur LED. Son très haut rendement lumineux (140 lm/W) permet d’obtenir un éclairage puissant pour une consommation d’énergie limitée. SPRAT offre des puissances allant de 66W jusqu’à 1500W pour les plus grosses installations. Il est disponible en plusieurs températures de couleur, allant de 3000K jusqu’à 6500K. IP65, il résiste sans problème à la pluie et aux environnements poussiéreux. Pour les situations où il est nécessaire de pouvoir contrôler l’intensité de l’éclairage, la gradation DALI et 1-10V est en option. Cela permet de procurer des niveaux d’éclairage différents en fonction de l’utilisation du stade. Sa lyre intégrée facilite la pose de ce luminaire sur une couronne par exemple, elle-même installée sur un mât. C’est la configuration la plus répandue pour l’éclairage de stade de foot à l’aide de mâts. Il pèse de 6,5 kg jusqu’à 27kg pour la version 1500W.
Chez Speqtris Sport, nous utilisons principalement des optiques asymétriques ce qui permet de mieux contrôler la lumière.
Aucun souci, avec son driver “Flicker Free”, le Goliath élimine tout scintillement, améliorant ainsi la qualité de l’éclairage sur place et contribuant à la stabilité de l’image des caméras. De plus, cette technologie permet d’améliorer le bien-être des joueurs et des spectateurs. La technologie Flicker Free est très utile sur les stades de haut niveau.
CCTP et Tarification
Le CCTP (Cahier des Clauses Techniques Particulières) est un document nécessaire pour tout marché public. Il permet de déterminer les besoins de l’acheteur. Nous présentons ici, le relevé photométrique composé de 25 points pour les terrains de football classés en E4 / E5 / E6 / et E7.
Chaque projet d’éclairage de stade de football possède son lot de besoins, d’envies et de problématiques. Afin d’avoir une tarification précise, nous vous invitons à nous contacter en remplissant le formulaire de la page contact. Notre équipe d’experts, armée de matériel performant et accompagnée de notre bureau d’études spécialisé, vous fournira les études d’éclairement, devis ainsi que tout autre document essentiel à l’établissement d’un tarif adéquat.
